特點

● 滿足國家標準 G B16806-2006“消防聯動控制系統”

● 1 路可監視無源干接點輸入

● 輸入線路開路或短路故障可監視（需連接終端電阻）

● LED 指示燈顯示輸入狀態

● 內置短路隔離器

● 微處理器信號處理

● 通過 D-Bus 與控制器通訊（探測總線）

● 適用于干燥、粉塵或潮濕的環境

● 產品標簽上自帶可撕式編碼貼，方便工程調試

應用

通過輸入信號可監視無源干接點的狀態（如門是否關閉），輸入信號可配置為以下工作方式：

● 狀態輸入或危險輸入

● 開路或開路/短路監視

● 當繼電器為下列狀態時輸入啟動：

   – 斷開 (常閉觸點 NC)

   – 閉合 (常開觸點 NO)

狀態輸入和危險輸入

危險輸入一旦啟動即觸發火警，狀態輸入一旦啟動即觸發狀態改變。

線路監視

監視輸入線路的“開路”或者“開路/短路”故障。為實現上述功能，須在輸入線路上連接終端電阻。當輸入線路發生短路或開路時，向控制器發出故障信號。輸入信號應為無源信號。

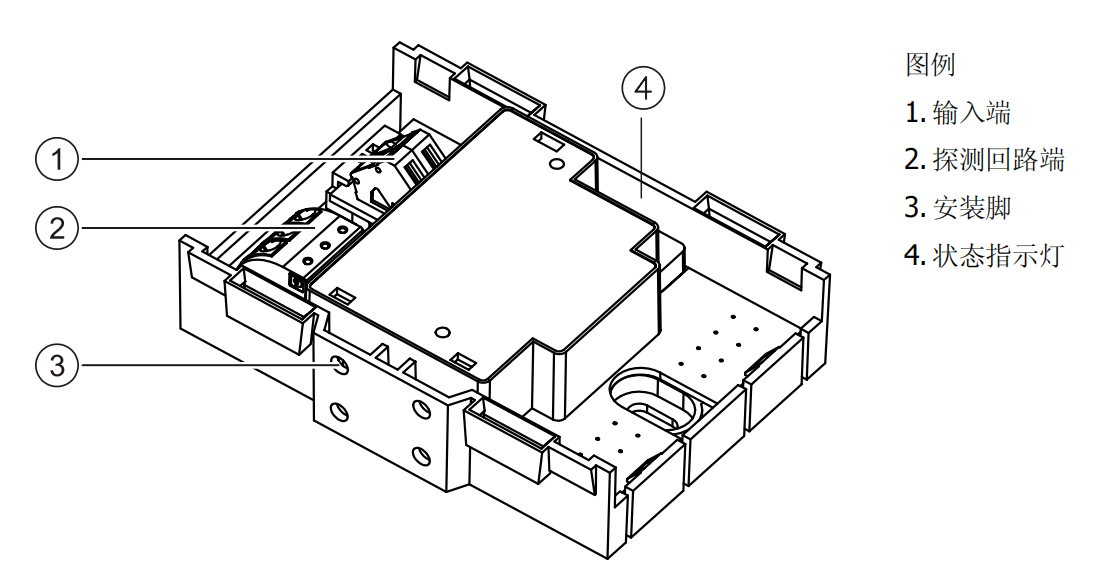

結構

模塊包含底座、印刷電路板和上面板。印刷電路板上配有 LED 指示燈，用來指示輸入信號的狀態。印刷電路板的上面板為透明，使得 LED 指示燈的狀態隨時可見。

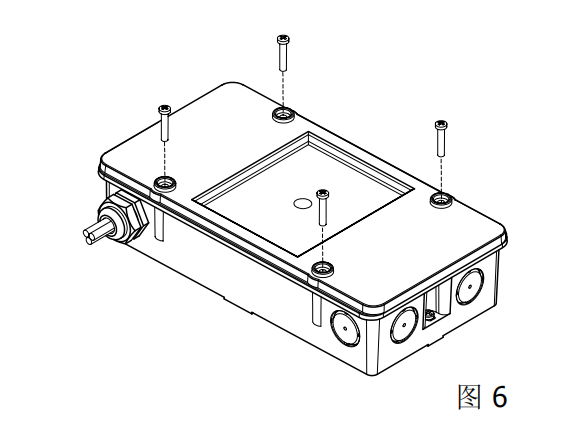

為保護模塊不受環境因素侵害，保護盒 FDCH221 可供安裝選擇。

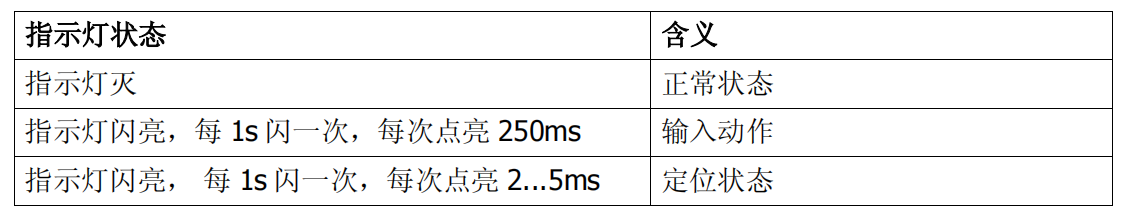

LED 指示燈

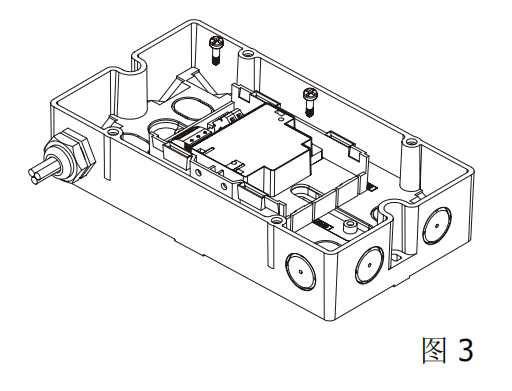

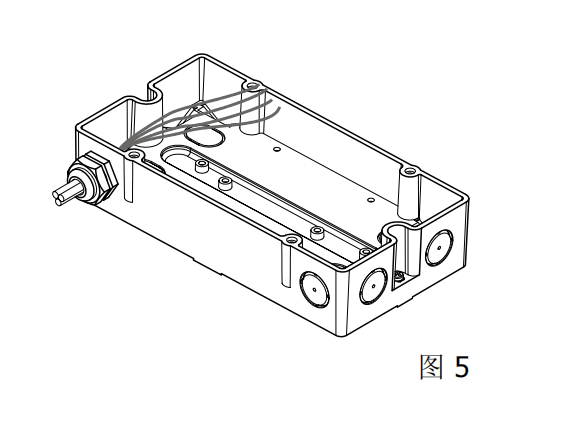

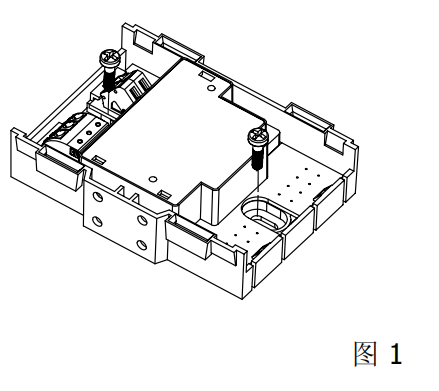

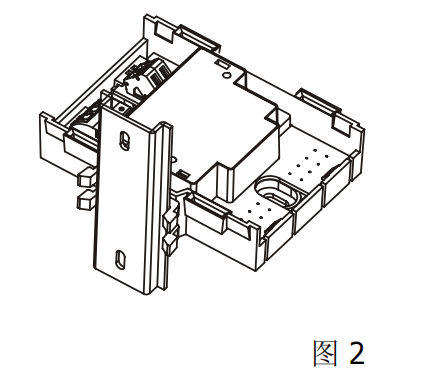

安裝
